Opis izdelka

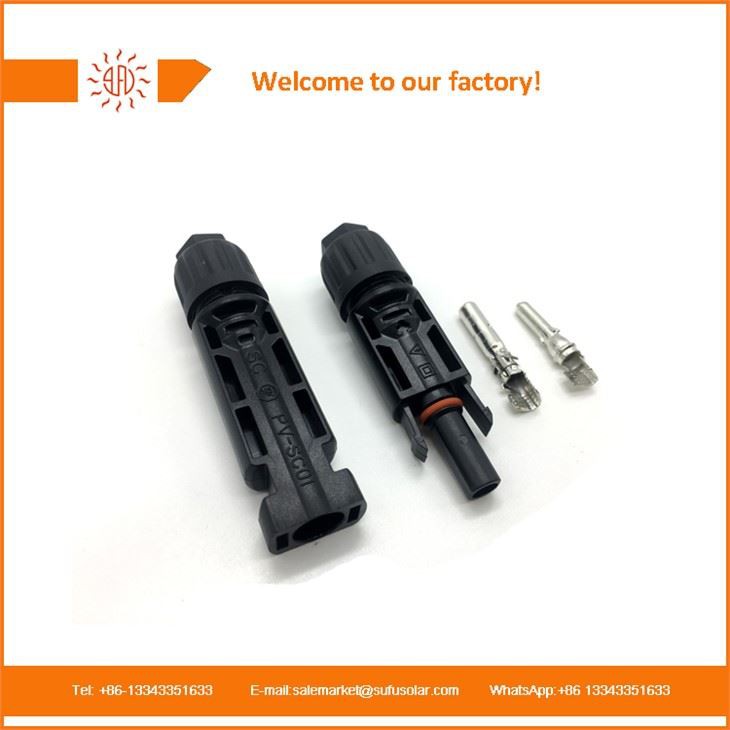

Sončni MC4 priključki
Sončni konektor je izdelan iz anti-ultravijoličnega, zaostrjenega, polikarbonata v injekciji v injekciji. Ima dobre proti-ultravijolične funkcije in proti staranju. Kovinski deli notranjega jedra so baker z boljšo toplotno prevodnostjo in žilavostjo, površina pa je konzervirana z dobrimi protikorozijskimi zmogljivostmi.
Skoraj vse sončne panele so povezane skupaj z uporabo posebnih vremenskih odpornih čepov in vtičnic, imenovanih MC4 konektorji. Izraz MC4 pomeni priključek za več kontaktnih premera 4 mm. Zaradi ekstremnih vremenskih razmer morajo biti konektorji zelo robustni, varni, odporni na UV in ohraniti dobro povezavo z minimalno upornostjo tako pri nizkih kot pri visoki napetosti do 1500 V.
Priključki so zasnovani tako, da se uporabljajo s standardnim 4mm ali 6 mm dvojno izoliranim sončnim dc kablom s konzerviranim bakrenim več-pramenskim jedrom za minimalno odpornost. Za pravilno sestavljanje priključkov se uporablja posebno orodje za stiskanje za stiskanje več-pramenskega kabla do notranjega terminala, ki se nato vstavi in zaskoči v ohišje MC4.
Parameter
|
Certifikat |
Tuv |
|
Spričevalo |
Št. B 101149 0002 Rev. 00 |
|
Standardno |
EN62852: 2015 IEC62852: (Ed.1) |
|
Nazivna napetost |
1500VDC |
|
Testna napetost |
6000V (50Hz 1min) |
|
Nazivni tok |
30A |
|
Zaščitni razred |
Razred A. |
|
Stopnja zaščite |
IP67 |
|
Plamen razred |
Ul {{0}} v0 |
|
Kategorija pretiravanja |
Iii |
|
Stopnja onesnaževanja |
2 |
|
Temperaturno območje |
'-40 stopinja ~ +85 |
|
Temperatura zgornje omejitve |
100 stopinj |
|
Kontaktni odpor |
Manj kot ali enako 0. 5mΩ |
|
Izolacijska odpornost |
>500MΩ |
|
Vstavi silo |
Manj kot ali enako 50n |
|
Izvlečna sila |
Večji ali enak 50n |
|
Povezovalni kabel |
1 × 4 mm 2 |
|
Hidroizolacijska struktura |
O-obročni pečat |

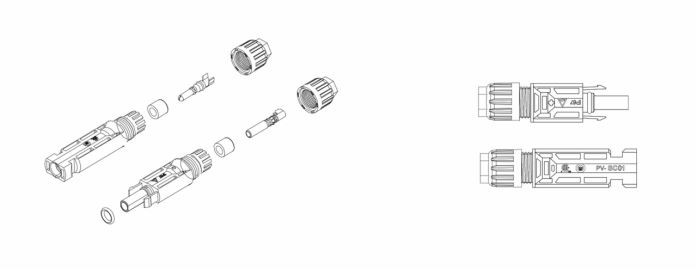

Diagram
Značilnost
1. Podprite večkratno priključitev in odklop.
2. Zelo trpežen, anti-ultravijolični, plamen retardant.
3. Notranji kovinski deli so vstavljeni z notranje trstičke tipa gumba.
4. Oprema za samodejno zaklepanje za moške in ženske točke omogoča lažje in zanesljivo povezavo.
5. 5. Priljubljeni videz je primeren za večino instalacij na kraju samem in se lahko ujema s prvotnim MC4.
6. Preprosto delovanje na kraju samem. Lahko namestite z orodjem za stiskanje.
7. Prilagodi se PV kable z različnimi premerom izolacije.
8
9.IP67 Zaščita

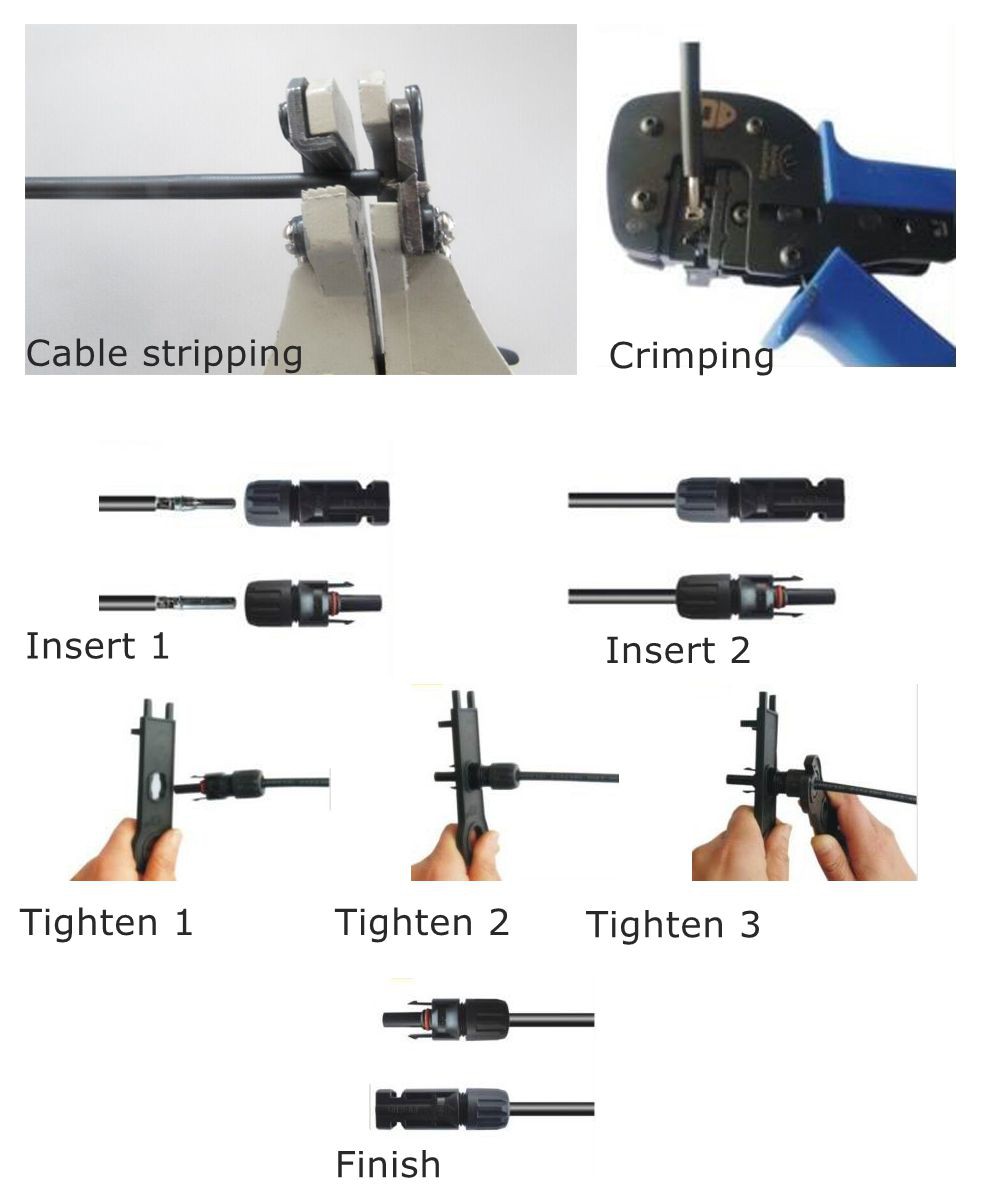

Namestitev
