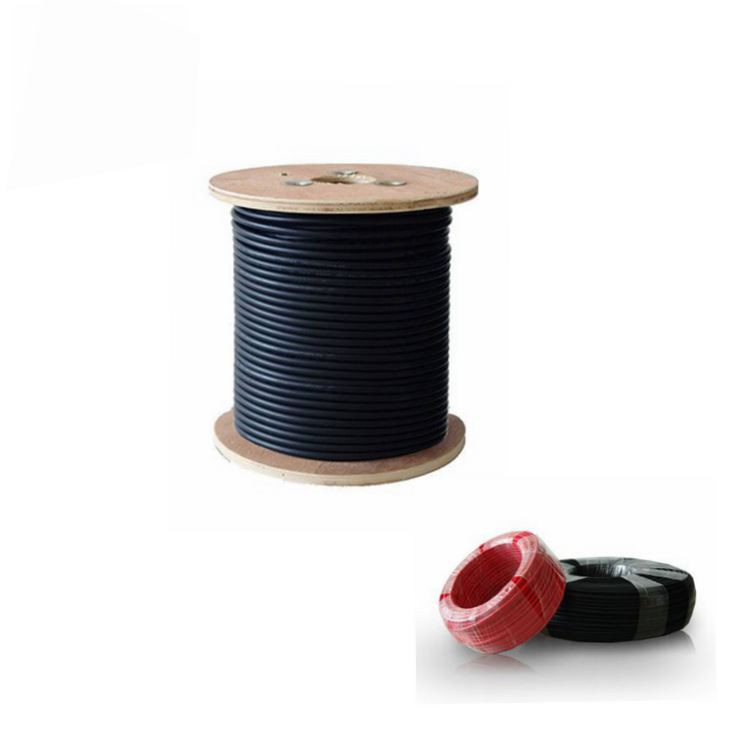

PV sončni kabel

1. preprost sklop, enostaven za uporabo
2. Primerno za različne velikosti PV kabla
3. Vodoodporna ocena: IP67
4. Ohišje iz materiala PPO, anti-UV
5. visoka toka nosilna zmogljivost
6. kontaktni material: bakreni kositer
7. visoko toplotno odpornost, odpornost na obrabo

Opis izdelkov

PV sončni kabel in žica je ocenjena na 600V, 1000V, 2000V, primerna je za sisteme AC in DC.

En sam prevodnik, izoliran in ne-integralno suknjič, odporna na sončno svetlobo, fotovoltaična žica, ocenjena za 90 stopinj mokro ali suho, 600V za medsebojno povezovanje ozemljenih in nezemljenih fotovoltaičnih elektroenergetskih sistemov, kot je opisano v oddelku 630.31 (in drugih veljavnih delov Nacionalnega električnega kodeksa (NEC), NFPA 70). Ocene veljajo samo za določene velikosti gage.

Funkcije izdelka

Električna

1. DC upor: Končni kabel pri 20 -stopinjski prevodni žični jedrni upor ni večji od 5,09 Ω\/km

2. Izolacijska upor: Končna izolacijska upornost kabla pri 20 stopinji ne sme manjši od 1014 Ω. CM, končni kabelski izolacijski upor pri 90 stopinjah ni manjši od 1011 Ω. Cm

3. Odpornost na površino plašča: upornost površine končnega kabla ne sme biti manjša od 109 Ω.

Kabelska struktura

Vodnik	Konzervirana bakrena žica 2.5, 4, 6, 10, 16 mm² 2 pv 1 - f 18, 16 in 14, 12, 10, 8, 6, 4, 2 mm² PV žica
Izolacija	>0. 5 mm debel z nizkim dimom in halogenskim materialom in izpolnjuje določeno mejo stranke
Plašč	Debelina materiala z nizkim dimom in halogenom> 0. 5mm

Prednosti izdelka

Navzkrižno vezane spojine z elektronskim žarkom;
Odlična odpornost na UV, olje, maščobe, kisik in ozon;
Odlična odpornost proti abraziji;
Halogena brez, plamen zaostanek, nizka strupenost;
Odlična prilagodljivost in odstranjevanje zmogljivosti;
Zelo dolgo življenjsko dobo> 25 let pri 90 stopinjah.

Specifikacija

Tip	Specifikacija (mm²)	Vodnik Gradnja	Zunanji premer (mm)	Max. Vodnik Odpornost pri 20 stopinjah (Q\/km)	Trenutni prevoz Sposobnost
Eno jedro sonca PV napajalni kabel	1x1.5	30/0.25	4.9	13.3	30
	1x2.5	50/0.25	5.4	7.98	41
	1x4	56/0.3	6.1	4.75	50
	1x6	84/0.3	7.2	3.39	70
	1x10	142/0.3	9	1.95	98
	1x16	228/0.3	10.2	1.24	132
	1x25	361/0.3	12	0.795	176
	1x35	525/0.3	13.8	0.565	218
	1x50	720/0.3	14.8	0.393	280
	1x70	988/0.3	16.9	0.277	350
	1x95	1349/0.3	18.7	0.21	410
	1x120	1691/0.3	20.7	0.164	480
Dvojno\/dvojno jedro okrogel sončni pv napajalni kabel	2x1.5	30/0.25	8.3	13.3	30
	2x2.5	50/0.25	9.2	7.98	41
	2x4	56/0.3	12	4.75	50
	2x6	84/0.3	13.5	3.39	70
	2x10	142/0.3	17.6	1.95	98
	2x16	228/0.3	19.8	1.24	132
Dvojno\/dvojno jedro Ravno sončno PV napajalni kabel	2x2.5	50/0.25	5.4x10.9	7.98	41
	2x4	56/0.3	6.1x12.3	4.75	50
	2x6	84/0.3	7.2x12.9	3.39	70
