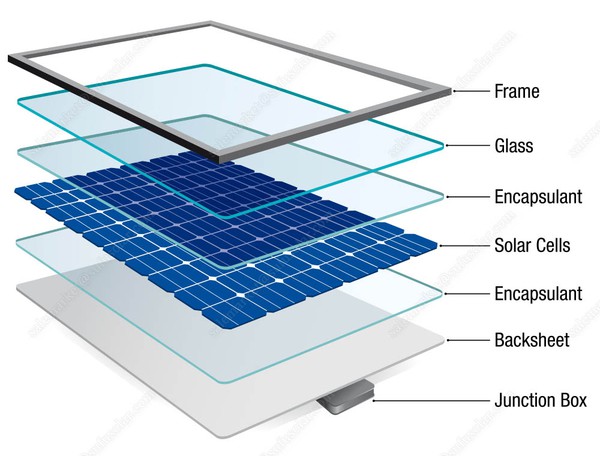

Fotovoltaična spojna omarica je povezovalna naprava med nizom sončnih celic, sestavljenim iz modulov sončnih celic, in napravo za nadzor solarnega polnjenja. Njegova glavna funkcija je povezati in zaščititi solarne fotonapetostne module, povezati moč, ki jo ustvarijo sončne celice, z zunanjimi vezji in prevesti fotovoltaični tok, ki ga ustvari komponenta.
Razvodna omarica ima dve funkciji: povezavo in zaščito. Priključna funkcija je odvzem toka, ki ga ustvarjajo fotonapetostni moduli, in vnašanje v električno opremo prek kablov in konektorjev. Da bi zmanjšali izgubo same priključne omarice, morata biti lastni upor prevodnega materiala in kontaktni upor čim manjši. Zaščitna funkcija je sestavljena iz dveh delov. Ena je zaščita fotonapetostnih modulov z obvodnimi diodami in izboljšanje izhodne moči fotonapetostnih modulov v pogojih napake, kot je senčenje. Drugi je doseči namen hidroizolacije in požarne zaščite ter zmanjšati delovno temperaturo razvodne omarice s posebnim tesnjenjem materiala in zasnovo odvajanja toplote. , s čimer zaščiti fotonapetostne module in zmanjša izgubo izhodne moči fotonapetostnih modulov, ki jo povzroči tok uhajanja obvodne diode.
Ker moč baterijskih komponent še naprej raste, se iz leta v leto povečuje tudi učinkovitost pretvorbe baterije, obratovalni tok v fotovoltaičnem sistemu pa se znatno poveča. Kot pomembna povezovalna in zaščitna naprava med baterijskimi moduli je spojna omarica odgovorna za izhodno moč in zaščito vodov fotonapetostnih modulov, zato mora imeti večjo tokovno nosilnost.
Trenutna nosilnost je tesno povezana s številnimi kazalci, kot so odvajanje toplote, učinkovitost prevodnosti, zanesljivost in vzdržljivost. Zato morajo podjetja, ki proizvajajo spojne omarice za fotovoltaične module, vzdrževati sinhronizirane tehnološke inovacije, da se prilagodijo hitremu razvoju celične tehnologije. Razvodne omarice za fotonapetostne module se pomikajo k večji tokovni nosilnosti, boljši zmogljivosti odvajanja toplote, večji stabilnosti sistema in nižji porabi energije. Razvijajo se trendi, kot so proizvodni stroški.
Razvojne faze fotovoltaičnih razvodnih omaric
V zadnjih letih, ko se zmogljivost izdelkov fotonapetostnih modulov še naprej izboljšuje, ima trg vedno višje zahteve glede trenutne nosilne zmogljivosti, zmogljivosti odvajanja toplote in stabilnosti sistema izdelkov priključnih omaric. Izdelki razvodnih omaric so šli tudi skozi številne ponovitve.
Od najzgodnejših spojnih omaric s tesnilnimi obroči z zapletenimi postopki do z lepilom napolnjenih spojnih omaric s poenostavljenimi postopki, boljšo zmogljivostjo tesnjenja, manjšo velikostjo in višjo stopnjo avtomatizacije; od enojnih razvodnih omaric z več materiali do območja lepljenja Razdeljena razvodna doza, ki je manjša, varčuje z materiali in ima boljši učinek odvajanja toplote. Izdelki razdelilnih omaric si nenehno prizadevajo za boljše delovanje ob nižjih stroških v tržni konkurenci in se bodo v prihodnosti še naprej izboljševali.
Razvrstitev in sestava fotovoltaičnih razvodnih omaric
1. Razvrstitev fotovoltaičnih razvodnih doz
Sončne fotovoltaične spojne omarice so razdeljene na spojne omarice iz kristalnega silicija, spojne omarice iz amorfnega silicija in spojne omarice za zavese.
2. Sestava fotovoltaične spojne omarice

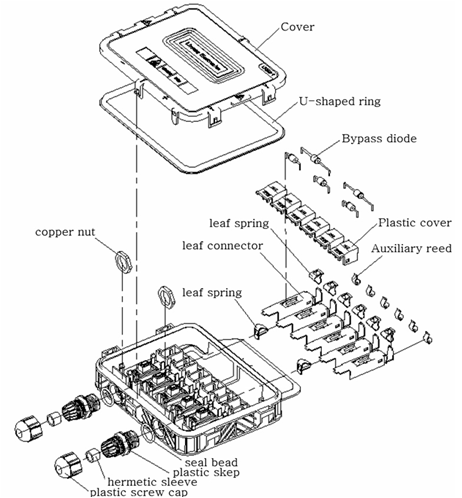

Solarna fotovoltaična razvodna omarica je sestavljena iz treh delov: ohišja omarice, kabla in priključka.
Telo škatle: vključno z dnom škatle (vključno z bakrenimi ali plastičnimi sponkami), pokrovom škatle in diodo;
Kabli: razdeljeni na običajno uporabljene kable, kot so 1,5MM2, 2,5MM2, 4MM2 in 6MM2;
Konektor: razdeljen na MC3 in MC4;
Modeli diod: 10A10, 10SQ050, 12SQ045, PV1545, PV1645, SR20200 itd.
Obstajata dve vrsti paketov diod: R-6 SR 263;
3. Glavne značilnosti spojne omarice modula sončne celice:
(1) Lupina je izdelana iz uvoženih visoko kakovostnih surovin in ima izjemno visoko odpornost proti staranju in ultravijolično sevanje;
(2) Primeren za uporabo v težkih okoljskih pogojih med proizvodnjo na prostem, z učinkovito uporabo več kot 30 let;
(3) Po potrebi je mogoče vgraditi od 2 do 6 priključnih blokov;
(4) Vsi načini povezovanja uporabljajo vtični priključek za hitro povezavo.
Potek proizvodnega procesa razvodne omarice
1. Izbira materiala
Glavni materiali razdelilne omarice vključujejo jekleno ploščo, aluminijevo zlitino, plastiko itd. Ti materiali morajo biti v skladu z ustreznimi nacionalnimi standardi in zahtevami. Pri izbiri materialov morate upoštevati okolje uporabe izdelka, kot so protikorozijska učinkovitost, odpornost na visoke temperature itd., da izberete ustrezne materiale.
2. Tehnologija obdelave
1. Obdelava jeklenih plošč ali materialov iz aluminijevih zlitin:
Jeklene plošče ali materiali iz aluminijevih zlitin zahtevajo striženje, upogibanje, vtiskovanje in druge tehnike obdelave za dokončanje zahtevane oblike in strukture.
2. Predelava plastičnih materialov:
Plastični materiali zahtevajo brizganje ali pihanje, vtiskovanje in druge tehnike obdelave za dokončanje zahtevane oblike in strukture.
Po končani obdelavi je potrebno raziglanje površine, brušenje in druga obdelava, da se zagotovi gladka in gladka površina izdelka.
3. Montaža
Sestavite obdelane komponente, vključno s sestavljanjem, pritrditvijo, ožičenjem itd. Po končanem sestavljanju izvedite splošni pregled, da zagotovite, da kakovost izdelka izpolnjuje zahteve.
4. Odkrivanje
Preglejte električne lastnosti, mehanske lastnosti itd. izdelka, da zagotovite stabilno in zanesljivo kakovost izdelka. To vključuje pregled videza, pregled električne učinkovitosti, testiranje zanesljivosti itd. Šele po opravljenem pregledu ga je mogoče zapakirati in odpremiti iz tovarne.
Med proizvodnim procesom je treba dosledno upoštevati ustrezne proizvodne standarde in zahteve, da zagotovimo, da kakovost proizvedenih priključnih omaric ustreza potrebam kupcev. Hkrati je treba okrepiti upravljanje materialne sestave, procesnega toka in drugih povezav za izboljšanje stabilnosti kakovosti izdelkov in zadovoljitev povpraševanja na trgu.
Analiza pogostih napak priključne omarice
1. Pogoste napake priključne omarice
Pogoste napake razvodne omarice fotonapetostnega modula na mestu projekta vključujejo: staranje in deformacijo ohišja omarice, lažno spajkanje v razvodni omarici, okvaro obvodne diode, ožgano razvodno omarico in ločitev razvodne omarice od silikona.
2. Analiza načel pogostih napak razvodnih omaric
Načelo okvare 1: Težave s kakovostjo postopka varjenja komponent
V razvodni omarici je na spoju med pinom diode in bakrenim vodnikom ter na spoju med vodilom in bakrenim vodnikom šibka spajka. Ko fotovoltaični modul blokira senca ali druge težave povzročijo vklop obvodne diode, se spajkani spoj segreje. Ko je spajkani spoj Ko akumulacija toplote preseže temperaturo toplotne deformacije izolacijskega materiala razvodne omarice, se razvodna omarica stara in deformira. Dlje ko je obvodna dioda vklopljena, večja je nevarnost deformacije in staranja priključne omarice. Ko je temperatura višja od zgornje meje temperature spoja diode, bo visoka temperatura povzročila toplotno okvaro obvodne diode in celo zažgala spojno omarico.
Načelo okvare 2: Težave s kakovostjo postopka tesnjenja komponent
Med postopkom lepljenja med priključno dozo in hrbtno ploščo fotonapetostnega modula je prišlo do kontaminacije, zaradi česar se je priključna doza kasneje ločila od silikona.
Načelo napake 3: Okluzija sence, skrite razpoke in druge težave
Fotonapetostni moduli so dolgo časa izpostavljeni pogojem, kot so sence, razpoke in lokalne vroče točke, zaradi česar obvodna dioda dolgo časa neprekinjeno deluje, zaradi česar se temperatura spoja obvodne diode dvigne. Ko se temperatura spoja nabere do določene ravni, obvodna dioda odpove zaradi toplotne okvare. Če ne ukrepate pravočasno, ko akumulacija toplote doseže deformacijsko temperaturo izolacijskega materiala razdelilne omarice, se bo razvodna omarica deformirala in postarala. V hujših primerih bo razvodna škatla izgorela.
Načelo okvare 4: Udar strele
Ko v fotovoltaični modul udari strela, bo obvodna dioda v trenutku pokvarjena zaradi visoke napetosti. Ko dež mine in se nebo razjasni, ker običajni tok modula dlje časa teče skozi okvarjeno diodo, bo dioda proizvajala toploto. Ko se toplota akumulira na določeno raven, lahko povzroči staranje in deformacijo razdelilne omarice ali celo opekline razvodne omarice.
Povzemite
Fotovoltaične elektrarne morajo zagotavljati stabilnost skozi celoten življenjski cikel, zanesljivost sistema s komponentami kot jedrom pa je osnova za zagotavljanje povračila naložbe kupcu in uresničevanje vrednosti za kupca. Kot pomemben del fotonapetostnih modulov bo razvodna omarica povzročila zmanjšanje proizvodnje električne energije fotonapetostne elektrarne, ko ta odpove. V hujših primerih lahko celo povzroči požar. Trenutno se v zunanjih fotonapetostnih elektrarnah za ugotavljanje napak v razdelilni omarici pogosto uporabljajo vizualni pregled, tehnologija infrardečega termičnega slikanja in metode IV testiranja. V zadnjih letih so z razvojem inteligentne tehnologije postale na voljo bolj priročne metode, kot je invertersko inteligentno IV skeniranje in sistemska programska oprema za vrednotenje elektrarn. , s čimer se dodatno razširi sistemska metoda za odkrivanje napak v priključni omarici fotonapetostnega modula. Po trenutnem velikem preskoku v velikosti in toku fotonapetostnih modulov se bo tveganje za zanesljivost priključne omarice znatno povečalo. Razmisliti bi morali o izbiri izdelkov z odlično kakovostjo, dobro zanesljivostjo in zanesljivo poprodajno podporo, ki "integrirajo standarde življenjskega cikla skozi celotno proizvodnjo in uporabo izdelka." "Glavne komponente blagovne znamke v vsaki povezavi, da se izognete skritim nevarnostim, ki jih povzročajo težave s kakovostjo postopka, kot je lažno varjenje; med transportom in namestitvijo komponent je treba vzdrževati komponente, da se zmanjša pojav razpok komponent; med vsakodnevnim delovanjem in vzdrževanjem je potrebno opravite dobro delo pri zaščiti pred strelo in odpravljanju težav v elektrarnah. Ko se v komponentah odkrijejo težave, kot so sence, vroče točke, razpoke itd., jih je treba nemudoma odpraviti, da se izognete okvari. priključna škatla.
